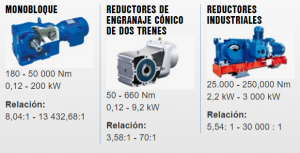

Hay tres tipos de motorreductores de engranaje cónico NORD:
- Motorreductores de engranaje cónico monobloque.
- Reductores de engranaje cónico en dos trenes.
- Reductores industriales.
Los reductores de engranaje cónico NORD ofrecen elevados pares de salida, una gran capacidad de carga y un excelente rendimiento, siendo una solución fiable para aplicaciones industriales de alta exigencia.

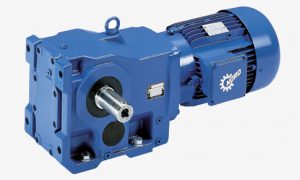

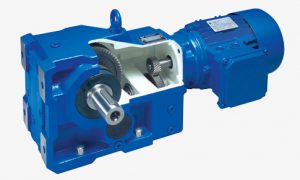

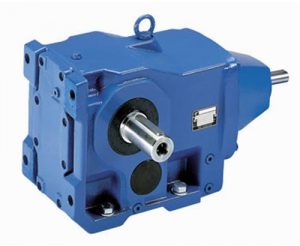

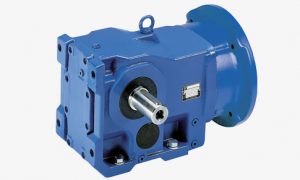

Motorreductores de engranaje cónico monobloque
El cárter monobloque representa el concepto perfecto en la fabricación de reductores. Gracias a la construcción UNICASE de NORD se consigue una gran rigidez, máxima precisión y una elevada vida útil.
Información técnica
- Tamaños: 11.
- Posición de montaje: M1 – M6.
- Rango de pares: 180 – 50.000 Nm.
- Prestaciones: 0,12 – 200 kW.
- Relación: 8,04:1 – 13.432,68:1.
- Rendimiento: >95 %.
Ventajas
- Máxima seguridad de funcionamiento.
- Máximos pares en los accionamientos.
- Elevada capacidad de carga axial y radial.
- Bajo nivel de ruido.
- Poco mantenimiento.
- Larga vida útil.
Catálogos y documentación técnica

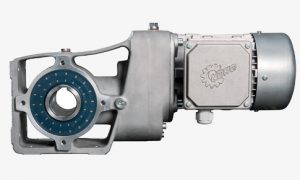

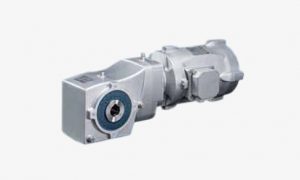

Reductores de engranaje cónico en dos trenes
Las nuevas series de reductores ortogonales de dos trenes con rendimiento optimizado representan un innovador diseño de NORD. Fabricados en una aleación de aluminio de alta resistencia, destacan por su ejecución lavable, siendo especialmente adecuados para la industria alimentaria.
También son una excelente solución para cintas transportadoras, mecanismos elevadores y sistemas de almacenamiento. Están disponibles para transmisiones desde 3,58 hasta 70:1 y pares de salida de hasta 660 Nm.
Información técnica
- Tamaños: 6.
- Rango de pares: 50 – 660 Nm.
- Prestaciones: 0,12 – 9,2 kW.
- Relación: 3,58:1 – 70:1.
Ventajas
- Diseño sin bolsillos, cámaras ni muescas que facilita la limpieza.
- Ideal para aplicaciones en la industria alimentaria.
- Diseño rígido y fácil de instalar.
- Amplia gama de relaciones de transmisión.
- Mayor seguridad mediante junta doble opcional.
- Disponible con tratamiento NSD Tuph resistente a alcalinos y ácidos.
Características
- Cárter de aluminio resistente a la corrosión.
- Superficies lisas y fáciles de limpiar.
- Densidad de potencia un 60 % superior al modelo anterior.
- Alta capacidad de carga gracias a sus rodamientos reforzados.
- Gran seguridad de estanqueidad mediante retenes dobles opcionales.
- Menor consumo de lubricante.
- Diseño compacto compatible con el sistema modular NORD.
Particularidades
- Diseño lavable.
- Sin cámaras.
- Superficies lisas.
- Sin tapa de montaje.
- Grandes radios.
- Superficies inclinadas.
NSD Tuph
- Tratamiento avanzado de superficies.
- Sin desprendimiento de pintura.
- Protección anticorrosión equivalente al acero inoxidable.
- Sin descascarillamientos.
- Máxima protección frente a la corrosión.
Cárter único
- Muy sólido y ligero.
- Menor consumo de material.
- Superficies más frías durante el funcionamiento.
Aplicaciones recomendadas
- Industria alimentaria.
- Cintas transportadoras.
- Mecanismos elevadores.
- Sistemas de almacenamiento.
Normativas
Fabricado conforme a los estándares EHEDG, ANSI/BISSC y ANSI/NSF.
Catálogos y documentación técnica

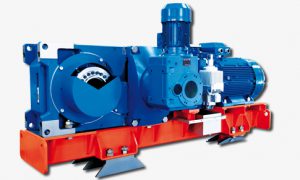

Reductores industriales NORD
Los reductores industriales NORD han sido desarrollados siguiendo el acreditado principio UNICASE de cárter monobloque. Este diseño integra todos los alojamientos de rodamientos en una única pieza, proporcionando una gran precisión, máxima rigidez estructural y una elevada fiabilidad incluso en las aplicaciones industriales más exigentes.
Gracias a su construcción compacta y al empleo de rodamientos de gran capacidad, estos reductores ofrecen una larga vida útil, elevados pares de salida y un excelente rendimiento.
Información técnica
- Tamaños: 9.
- Rango de pares: 25.000 – 250.000 Nm.
- Prestaciones: 2,2 – 3.000 kW.
- Relación: 5,54:1 – 30.000:1.
- Rendimiento: >95 %.
Principio UNICASE
El principio UNICASE permite fabricar un cárter monobloque de una sola pieza mecanizado en una única fijación mediante centros CNC de alta precisión. Esta construcción elimina uniones sometidas a esfuerzos entre el cárter y la salida del reductor, aumentando la estabilidad y la vida útil del conjunto.
Además, el desplazamiento optimizado de los ejes y la utilización de rodamientos de mayor tamaño permiten obtener una construcción muy compacta con una elevada capacidad de carga y un funcionamiento fiable durante toda su vida útil.
Ventajas del cárter monobloque UNICASE
- Perfecta obturación.
- Funcionamiento silencioso.
- Elevada capacidad de transmisión de par.
- Mayor vida útil del lubricante.
- Máxima duración de rodamientos y engranajes.
- Gran fiabilidad de funcionamiento.
- Larga vida útil.
- Construcción simétrica.
- Brida B14 de serie en el lado de salida.
- Seis posibles posiciones de montaje.

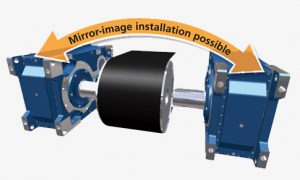

- Posibilidad de montaje lateral invertido.

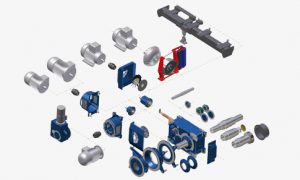

- Mismo tamaño de cárter y medidas de acoplamiento para transmisiones de 2 y 3 trenes.
