Gracias a su cárter universal y a su avanzada tecnología de accionamiento adaptable, los motorreductores de sinfín de NORD Drivesystems se configuran de forma rápida, flexible y precisa para responder a las más diversas aplicaciones industriales. Su diseño optimizado garantiza fiabilidad, alto rendimiento y una excelente relación calidad-precio en entornos exigentes.

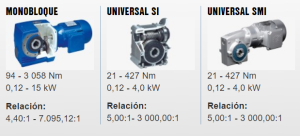

NORD Drivesystems fabrica tres versiones principales de reductores de sinfín, adaptadas a distintas necesidades de montaje y prestaciones:
- Monobloque.
- Universal SI.
- Universal SMI.

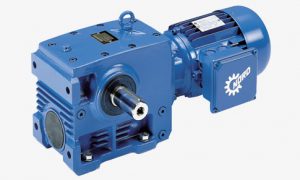

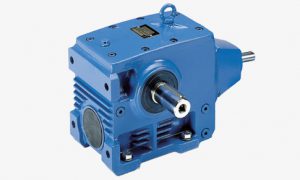

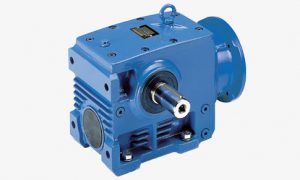

Motor-reductores de sinfín con cárter monobloque SK

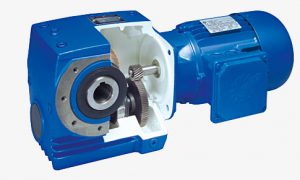

En los años 80, los ingenieros de NORD desarrollaron la innovación más importante en la fabricación de reductores: el concepto de cárter monobloque UNICASE para los motor-reductores, gracias al cual todos los componentes del reductor se integran en el cárter de una sola pieza. Este concepto de cárter monobloque se hizo rápidamente un hueco en el mercado y hoy en día es el estándar. Los motor-reductores de sinfín de NORD, así como los reductores coaxiales, los de ejes paralelos y los de engranaje cónico, están disponibles con cárter monobloque.
Información técnica
- Tamaño: 6.
- Posición de montaje: M1 – M6.
- Rango de pares: 94 – 3 058 Nm.
- Prestaciones: 0,12 – 15 kW.
- Relación: 4,40:1 – 7.095,12:1.
Ventajas
- La más alta fiabilidad de funcionamiento.
- Los más elevados pares de salida.
- RGran capacidad de carga axial y radial.
- Bajo nivel de ruidos en funcionamiento.
- Poco mantenimiento.
- Larga vida útil.
Catálogos y documentación técnica

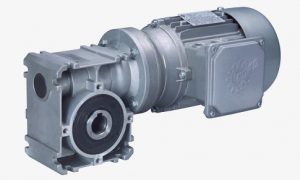

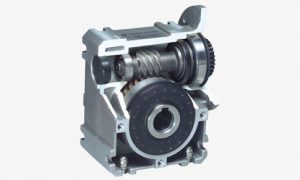

Reductor Sin-Fin Universal SI

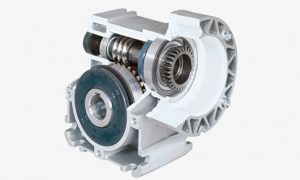

El Reductor Sin-Fin Universal SI de NORD Drivesystems combina una elevada densidad de potencia con un diseño extremadamente compacto, ideal para aplicaciones donde el espacio es un factor determinante. Su funcionamiento suave y silencioso garantiza una transmisión de par eficiente y fiable, incluso en entornos exigentes. Gracias a su estructura sencilla y optimizada, el modelo SI ofrece importantes ventajas en términos de integración y aprovechamiento del espacio constructivo, facilitando su instalación en múltiples configuraciones industriales.
Reductor Sin-Fin Universal SMI

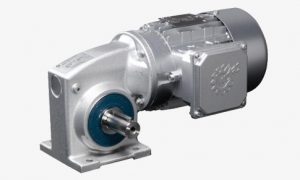

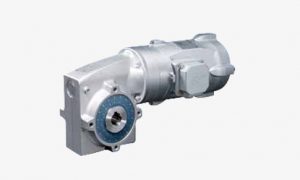

El Reductor Sin-Fin Universal SMI de NORD Drivesystems destaca por su alta densidad de potencia y su diseño compacto con superficie lisa y cerrada, especialmente indicado para aplicaciones que requieren facilidad de limpieza y mayor protección exterior. Además de su transmisión de par silenciosa y eficiente, el modelo SMI proporciona ventajas significativas en espacio y versatilidad de montaje, convirtiéndose en una solución robusta y adaptable para distintos sectores industriales.
Información técnica
- Tamaño: 5.
- Rango de pares: 21 – 427 Nm.
- Prestaciones: 0,12 – 4,0 kW.
- Relación: 5,00:1- 3 000,00:1.
Ventajas
- Más flexibilidad, gracias a sus numerosos diámetros de eje posibles.
- Adaptadores IEC con múltiples opciones estándar para cada tamaño de reductor.
- Sistema modular que permite una configuración precisa según cada aplicación.
- Posibilidad de funcionamiento como reductor combinado para transmisiones muy elevadas.
- Cilindro W (eje de entrada libre).
- Pre-reductor H10 para una gran cantidad de reducciones.
- Brazo de reacción.
- Engranajes y ejes del acreditado sistema modular.
- La estructura de superficie mejorada de los reductores de sinfín SMI con menos rugosidades gracias a la fundición de coquilla fina no permite que la suciedad se agarre tanto (efecto lavado).
- Reductores SMI disponibles hasta el tamaño 75 y con hasta 427 Nm.

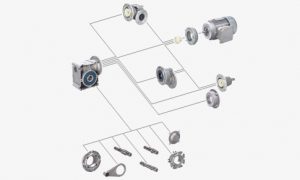

Particularidades – Modular y flexible
- Uso de diferentes motores mediante el adaptador IEC.
- Ejecución de brida SMI con posibilidad de combinar con todas las bridas de la serie SI.
- Sistema modular de reductores NORD optimizado.
- Interfaces estándar IEC B5 / B14 para todos los tamaños de reductor.
Sealed Surface Conversion System
- Tratamiento de superficies.
- Sin posibilidad de desprendimiento de la pintura.
- Sin corrosión, igual como el acero inoxidable.
- Sin descascarilla-miento.
- Sin penetración de la corrosión.
Polifacética implementación
- Cárter de aluminio con efecto lavado.
- Apto para zonas ATEX.
- Muchos diámetros de eje posibles.
